在当今大力发展清洁能源的时代背景下，光伏发电作为一种可持续的能源解决方案，正得到越来越广泛的应用。光伏发电过程中出现的逆流问题，给电网的安全稳定运行带来了诸多挑战。若不能有效解决，不仅可能影响电网的电能质量，还可能对电网设备造成损害。在此背景下，物联网防逆流方案，精准解决光伏系统余电反送电网的难题，规避罚款风险并提升能源收益。
适用在工商业光伏、户用光储中余电不上网的场景，解决防逆流的问题。

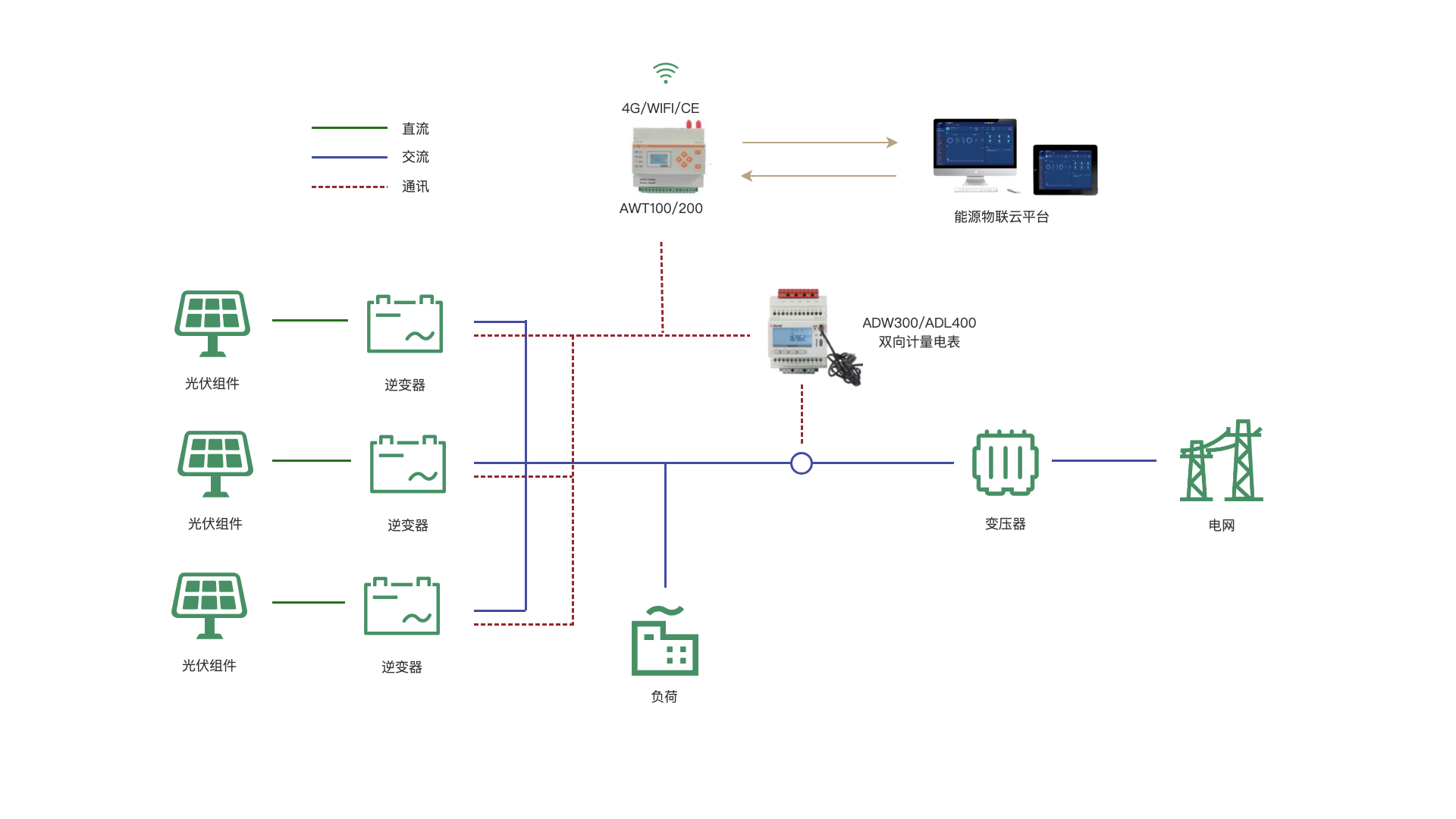

防逆流柔性调节通过加装物联网网关与双向计量电表，监测市电总进线处的功率和逆变器实时的发电功率，通过网关内置的智能算法，以最快10秒为一个检测周期，持续跟踪负荷变化，动态调节逆变器的有功功率输出，既达到防逆流的目的，又兼顾了发电效益，使得光伏在不切断的情况下，应发尽发。
lAWT系列物联网网关：内置智能算法可以实时跟踪负荷变化，动态调节逆变器的有功功率；
lADW300/ADL400双向计量电表：监测市电总进线处的功率。
借助Acrel-EIoT能源物联网云平台，可对光伏系统以及用电负荷展开实时监测。结合先进的智能算法，不仅可以灵活调节逆变器处理，有效避免逆流现象，还能充分满足能效管理数字化、安全分析智能化等方面的需求。
4.1.光伏综合看板

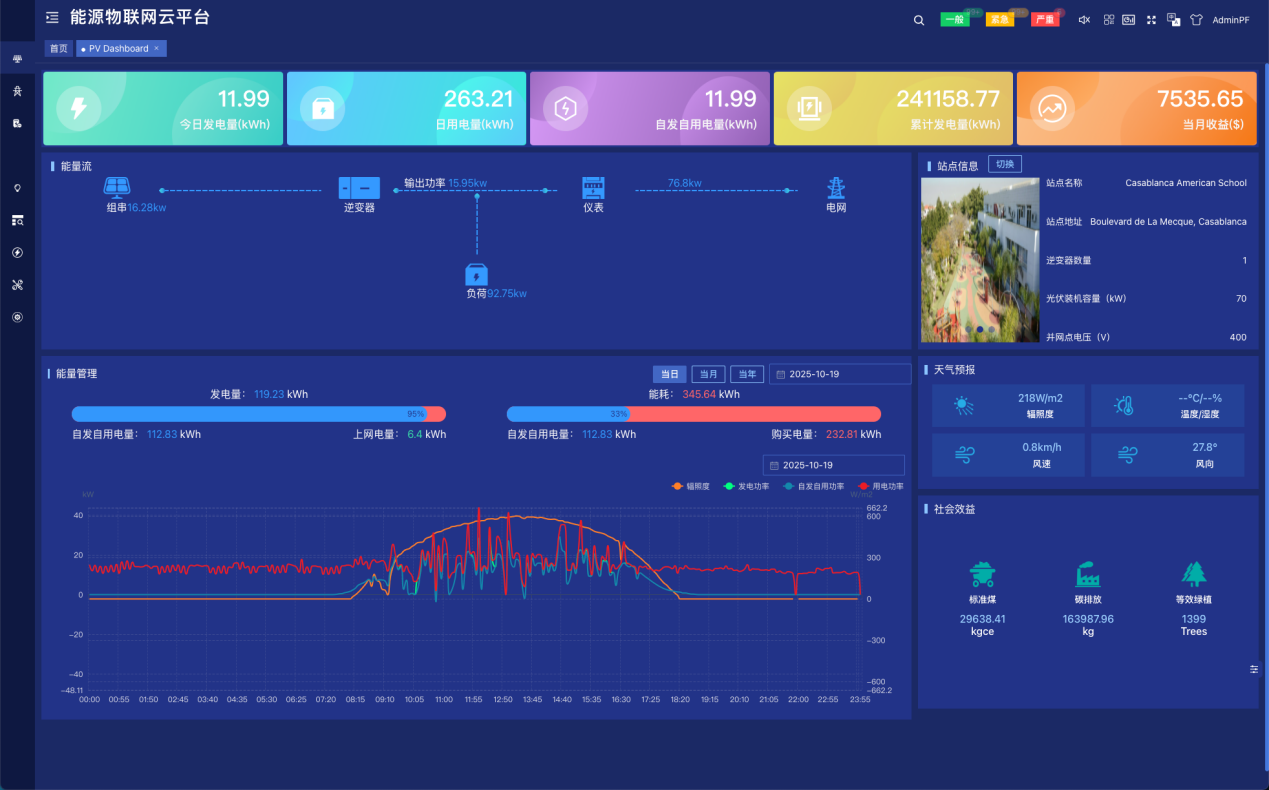

展示了单个光伏站点的基本信息，天气情况等数据，通过组态图的方式展示单个站点的能量流向图，以及当日、当月、当年的自发自用电量比例，实时辐照度曲线、发电功率曲线、用电功率曲线等数据。
4.2.逆变器监控

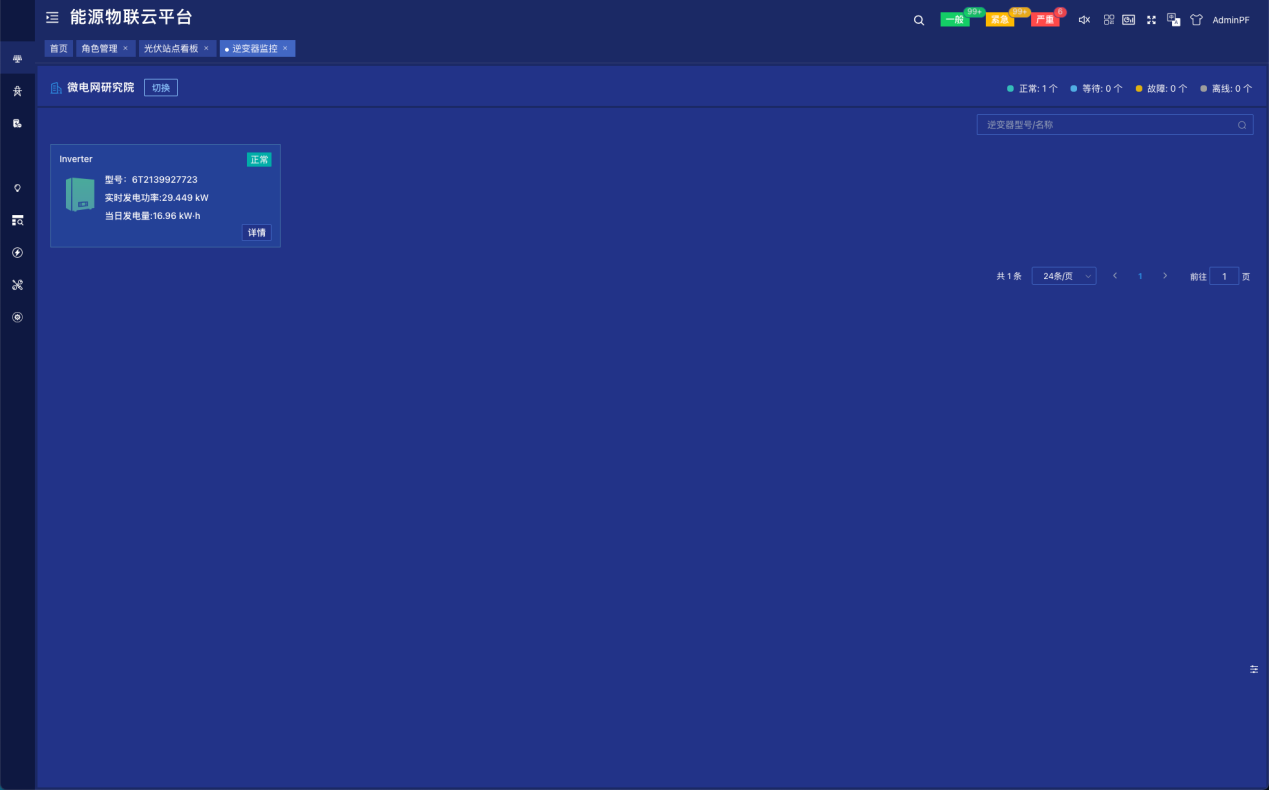

展示了项目下所有逆变器信息，用户在列表页面可直观查看逆变器基本信息及逆变器状态，如需查看逆变器详细信息及发电量统计等数据，点击详情按钮，进入详情页查看。
4.3.光伏电站发电量统计
以柱状图和表格两种形式展示了光伏电站的发电量数据。切换年月日和日期可查看不同时间段的发电量与同时段往期数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。
4.4.逆变器发电量统计
以表格的形式展示了项目下逆变器的发电量数据。切换年月日和日期可查看不同时段的发电量。选择一条或者多条数据可以生成图表进行展示。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。
4.5.光伏收益统计
以表格的形式展示了各站点的发电收益数据。切换年月日和日期可查看不同时段的收益数据。本页面支持报表导出，点击导出按钮即可导出相应数据，导出报表为excel格式。
本方案具备高度的设备兼容性与平台开放性，已成功实现与华为、阳光电源、锦浪、正泰、固德威、古瑞瓦特等主流逆变器厂商的协议对接，可无缝集成逆变器的数据采集与功率控制功能，实现防逆流的功能。确保了防逆流方案在不同项目中的快速适配与灵活扩展，为用户提供稳定可靠的一站式解决方案。
6.1.AWT系列物联网网关
6.1.1.AWT100
技术参数
| 下行 | RS485通讯 |
| 上行 | 4G，WiFi，CE |
| SIM卡电压 | 3V，1.8V |
| 工作电流 | 静态功耗：≤1W，瞬态功耗：≤3W |
| 天线接口 | 50Ω/SMA（母头） |
| 串口类型 | RS-485 |
| 波特率 | 1200bps、2400bps、4800bps、9600bps、19200bps、38400bps（默认9600bps） |
| 工作电压 | DC24V或AC/DC220V① |
| 工作温度 | -20℃～60℃ |
| 储存温度 | -40℃～85℃ |
| 湿度范围 | 0～95% 非冷凝 |
6.1.2. AWT200
AWT200 数据通讯网关应用于各种终端设备的数据采集与数据分析。实现设备的监测、控制、计算，为系 统与设备之间建立通讯纽带，实现双向的数据通讯。实时监测并及时发现异常数据，同时自身根据用户规则 进行逻辑判断，极大的节省了人力和通讯成本。
技术参数
| 外形 | 接口 | RS485：接线端子 AI/DI/DO：接线端子 | ||
| 尺寸 | 6模（108mmX88mmX70mm）导轨，阻燃ABS材料 | |||
| 性能 | 处理器 | M4内核 | ||
| 主频 | 168MHZ | |||
| 存储 | 64M Flash | |||
| 通信接口 | 以太网 | 10M/100M * 1，电气隔离 | ||
| 串口 | RS485*（4/8）：485A、485B、GND，电气隔离 | |||
| 串口参数 | 波特率 | 1200~115200bps | 验位 | 无、奇、偶 |
| 数据位 | 7～8 位 Bits | 流控 | 无流控 | |
| 软件 | IP方式 | IPV4、IPV6 | ||
| 协议 | TCP、UDP、HTTP、DHCP | |||
| 配置方式 | ||||
| 通信方式 | TCP/IP 直接通讯、RS485、LORA | |||
| 通信协议 | Modbus RTU、Modbus TCP、MQTT | |||
| 固件升级 | Windows桌面软件、WEB 浏览器、串口升级 | |||
| 工作模式 | TCP 服务器, TCP 客户端，UDP 服务器, UDP 客户端 | |||
| 电源要求 | 电源 | DC 12-24V （配电源适配器） | ||
| 环境要求 | 操作温度 | -20℃~+55℃ | ||
| 储存温度 | -40℃～+85℃ | |||
| 湿度范围 | <95%RH，不结露 | |||
6.2.双向计量电表
6.2.1. ADW300电表
ADW300无线计量仪表主要用于计量低压网络的三相有功电能，具有体积小、精度高、功能丰富等优点，增加了外置互感器的电流采样模式，从而方便用户在不同场合进行安装使用。可灵活安装于配电箱内，实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。
| 电压输入 | 额定电压 | 3×57.7/100V，3×220/380V，3×230/400V，3×380/660V，3×100V, 3×380V，3×660V | ||
| 参比频率 | 50Hz | |||
| 功耗 | 每相<0.5VA | |||
| 电流输入 | 输入电流 | GB/T 17215.3 21-2021 | ADW300：0.01-0.05(6)A、200mV、333mV ADW300W：0.01-0.05(6)A、0.2-1(100)A ADW300-HJ：（0.01-0.05(6)A（D10）、0.2-1(100)A（D16）、0.8-4(400)A（D24）、1.2-6(600)A（D36）） | |
| GB/T 17215.3 21-2008 | ADW300：3×1(6)A、200mV、333mV ADW300W：3×1(6)A、3×20(100)A ADW300-HJ：（3×1.5(6)A（D10）、3×20(100)A（D16）、3×80(400)A（D24）、 3×120(600)A（D36）） | |||
| 功耗 | 每相<1VA | |||
| 辅助电源 | 供电电压 | AC 85~465V ，DC12V，DC24V | ||
| 功耗 | <2W | |||
| 测量性能 | 符合标准 | GB/T17215.322-2008，GB/T17215.321-2008 GB/T 17215.321-2021，GB/T 17215.211-2021 | ||
| 有功电能精度 | ADW300 | C 级(GB/T 17215.321-2021)、0.5s 级（GB/T 17215.321-2008） | ||
| ADW300W | B 级(GB/T 17215.321-2021)、1 级（GB/T 17215.321-2008） | |||
| 温度精度 | ±2℃ | |||
| 脉冲 | 脉冲宽度 | 80±20ms | ||
| 脉冲常数 | 6400imp/kWh , 400imp/kWh -HJ（6400imp/kWh（D10） 、400imp/kWh（D16）、100imp/kWh（D24）、60imp/kWh（D36）） | |||
| 红外通讯 | 波特率固定为1200 | |||
| 接口 | RS485(A、B) | |||
| 介质 | 屏蔽双绞线 | |||
| 协议 | MODBUS-RTU、DL/T 645-07 | |||
| 温度范围 | 工作温度 | -25℃~60℃ |
| 存储温度 | -40℃~70℃ | |
| 湿度 | ≤95%（无凝露） | |
| 海拔 | <2000m | |
在当前清洁能源蓬勃发展的浪潮中，光伏发电作为绿色能源的重要形式，正逐步融入能源结构的各个领域。然而，光伏系统运行中产生的逆流现象，若不加以控制，可能对电网稳定性构成潜在威胁，影响供电质量，甚至引发电网设备故障。针对这一问题，物联网防逆流系统应运而生，它能够实时监测并有效阻断富余电力回输电网的行为，不仅帮助用户规避因违规送电而产生的经济处罚，也进一步提升了光伏系统的整体能源利用效率与经济回报。
作者介绍：
安跃强，男，现任职于安科瑞电气股份有限公司，主要研究方向为智能电网供配电。
